とは、
楽をしたい管理人の妄想から始まった！
始めてしまえばもう止まらない！
出来たので、作動ビデオいってみよー！
管理人の溜息入りのビデオだ！気持ち悪いぞ！



作動の順序
レバーが倒れる
タイマーがオン
設定時間の４秒で作動
ラインがフリーになる。
上手くいった！
ラインがフリーになるアタリセンサー完成！
生きアジを泳がせているのでアジが引っ張っても作動せずイカが引っ張れば作動する
一見相反することをタイマーを使って実現してみた！
（アジの引っ張りは１〜２秒で元に戻るがイカは戻らないのでそこが狙い）
またチャイムへの送信を確実にするためタイマーを２段にしたり
（そのため可変抵抗が２個見えてます）
そのタイマーは別々に時間を調整できますので理想の遅延タイムを
釣り場で調整できるようにしました。

でも電波は大して飛ばない・・・・具体的なことは発表を避けたいと思います。
なぜならこのような使い方は保障の範囲外ですし、してはいけない改造行為ですから。
２０１１年１月２９日改善しました、詳細は下記にて。
どうしても長距離の作動を要する場合は他の方もしておられるように特定小電力型トランシーバーを使うことにします。


電池を充電式リチウムバッテリーにしたり
全て調整が出来るシステムにしたり
久々の電子工作を堪能いたしました。
ここから下は作成の記録


妄想その一
アオリがアジに抱きついたならば勝手にリールをフリーにしてくれる。
竿のそばにいなくても機械任せの楽チン計画

妄想その二
もちろん竿のそばにいなくても無線で知らせてくれるから
寒いときは車の中
眠いときもガッツリ就寝？




妄想を現実化へのスタートは下のこいつからなのだ

１００M飛ぶ！
１００Mも飛んだら飛びすぎ？
まあ額面通りとは＊＊＊＊が常ですから・・・。


んで、
タカチ電機工業のLCS135ーM3-DRのケースに電子部品のみ組み込んで
予定通りの動きをするのか？試してみました。

このケース
【仕様】

タイマー回路はおんにょさんの此処から参考にさせていただきました
ただしボリュームは１００KΩに変更
リレーは１２V２回路２接点
全ての駆動は単３電池３本をDC-DCコンバーターで１２Vに昇圧
昇圧モジュールはワイヤレスチャイム基板に隠れて見えませんが有ります。
ワイヤレスチャイムが１２V駆動なので無駄な出費（DCーDCコンバーター）が増えてしまった。
とりあえず成功！

今後ソレノイド下方部に道糸を引掛けてアタリをとる装置を付けますが
生きたアジを餌にする事を想定しているので

釣り場での状態	この装置での対応策
アジが道糸を引くのは通常では弱い力 イカに追われて逃げているときでも３〜４秒以内には通常の泳ぎに復帰する	吊り合いがとれるようにアジャスト機能を付ける スプリング入りのレバー式の機械構造にする 装置が作動しない範囲に調整
イカが抱きついて竿がお辞儀している状態	竿先が戻らない状態が設定された時間を超えて続いたとき タイマーが作動、リレーがオンになりチャイムが鳴り ソレノイドが道糸をフリーにして送り出す
イカが小さくて竿が曲がらないとき	アジャスト機能でついていけるのも限度があり今後の課題
アジが死んでいる或いはイカが手前に走り糸が緩んできたとき。	糸を引いたとき以外に緩んで来た時にもスイッチを追加すれば 感知できるが、煩雑になりそうなので完成後実釣に使った上で 判断しようと思う。

ただ今３２３ｇ・・・？！
まだ５０ｇは増えるはず？
既にリール１個分の重さに達している！
平成２２年１０月１８日此処まで！
続きは後日アップ

１０月２８日続き

中身のアップ



電池やら色々重くなったので
竿につける作動部をセパレートにするため
配線を出してみた
当然ソレノイドへの電流が低下するので仮配線後
試したが作動は良好でした。


カバーやら付けると少しはそれらしく？なったかな。




ところがである！
部品の手配の問題で、
第一弾（赤いの）を差し置いて？
上に乗ってる白いの？
そうこれに全ての部品を凝縮させ一体型で作ってしまおうと！
もちろん試作（赤いの）があって初めて
できるわけだが試作が完成しないうちに次の新作に手を出すところが・・・・・！


どっちも未完成に終わるか？
それなりに完成するのか？
え〜〜〜っと
限界の小ささに挑戦するのでソレノイドも小型
電池はリチウムCR123
スイッチは省略
ボリュームも基板実装型
とにかく小さくするぞ！！



１０月３０日続き

配線図やらこれから実装する部品やら並べて記念写真？
ユニバーサル基板は自分でカット済み
電池ホルダとか大まかな部品を配置してみる
でーんと中央に位置するDC-DC-コンバーター９４５円也、
友人から勿体無いだとか金の無駄遣いだとか工夫が足らないなどと言われております。
実際当方の弱電の知識は中学生並です。
もっと安くもっと少ない部品だけで同じ機能をもったものが作れると思います。
チャイムが１２Vだからとの理由で全部１２Vで統一してしまう管理人の横着です。

今回の半固定抵抗トリマポテンショは横調整の５０KΩこれで１.８秒から９.８秒の遅延？




配線図とにらめっこしながら配線
前回よりスッキリしているのは二回目だから当たり前か？


部品側
抵抗を寝かせているのは二階建てにしたチャイム基盤に接触させないように寝かしてます
こういうところがへたくその証明みたいなものですね。


ケースに固定するための足をネジ止め
最後に固定します。


チャイムの基板を乗っけてポリカネジで固定
基板を二階建てにスペーサーを使いましたがピッタリの長さが手持ちに無くてボルトやナットで調整。
ああしんどかった！（しんどかったは大阪弁で疲れたとか大変だったの意味）


上に乗ってる無線チャイムの基板ですがD０００３−Ｆ１と書いてある
左側がハンダジャンパーになってるのが分かると思いますが
今回のチャイムは片方にあわせて受信機送信機ともにハンダジャンパーをしなおして
全く同じにしてしまいましたので送信機は２台でも受信機は一台で受信できるように改造してしまいました。
便利が悪ければジャンパーしなおせばOK。
ジャンパーは送信機も受信機も二台並べて同じジャンパーをすれば合致
ヤエンでは一人で出せる竿の本数は２本が限界かなと思うので
受信機の予備ができたと思うとか
いやいや二個とも使って二箇所で受信するとか？

んで、ケースに入れると正にピッタリ


今日はここまで。




再開！１１月１６日

アタリを捉えるパーツの紹介
中心部に当然のごとくベアリング（スムーズに動かんとダメっス）
タミヤの模型用ベアリング使用外径１２ｍｍ穴径６ｍｍ

内側からの写真
SUS３０３にて作成
旋盤がフル回転しております。
まだまだ続き

回転軸のパーツが勢揃い
ぱっと見では判らないがこれだけで１３点もの部品が組み合わさっているのだ！
（ネジなどのパーツを除いて１３点）
さらにこの後、何処の商品にも無い！機能！！
電子制御ラインフリー装置！！を組み込むぞー！。
採算を考えない！そして思いついたら実行スル！


ただ今１９２ｇ
電池が約８ｇなので合計２００ｇ

残りはラインを引掛けるパーツ等少々１０ｇ程度かなぁ〜。
ただ此処まで来ても引っ掛かる点がぁ〜。
それはチャイムを鳴らすための発信基板に電流を流す時間が短い気がする！
長くするために追加で遅延回路を増設すれば解決するが、
そのスペースが有るのか？
３ｃｍ×５ｃｍ×１０ｃｍの手の平サイズ
益々厳しくなってきたぁ。

２０１１年１月１３日、続きである
１１月から２ヶ月も経っている〜！
しかも完成済み？がこれだー！

詰まっている中身はこれ
第二タイマー

さらにこれ
第一タイマーと電池ホルダ

何が言いたいか？
めっちゃギュウギュウ詰めってこと！

２０１１年１月２９日追記

電波の飛距離不足（１０〜１５ｍしか飛ばない）原因解明
原因はタイマー１のリレーが発生する電磁波と思われる。
そこでパワーMOSFET使用のタイマー２でチャイムへの通電を行い
タイマー１はソレノイドへの通電用とする事により見通し約４０ｍから５０ｍ飛ぶようになりました
電波を飛ばす際にはリレーを使う回路は避けた方が良いようです。
パワーMOSFET使用のタイマー２の回路図はこちらを参考にさせていただきました。
DC-DCコンバーターで昇圧１２Ｖ
電源はリチウムＣＲ１２３（充電式）
ソレノイド駆動回路のＶＲは５０Ｋに変更

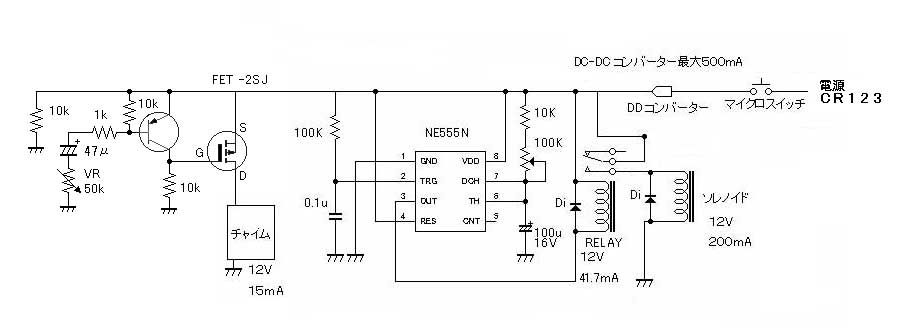

回路図は以下


作動の流れ
可動式レバーが倒れる
レバーの根元のマイクロスイッチがＯＮ
タイマーがカウント開始
タイマー２は３秒でＯＮ（チャイムＯＮ）
タイマー１は４秒でＯＮ（ソレノイドＯＮ）レバーが回転しラインがフリーになる。
ラインがフリーに成るとレバーは元の位置に戻ると同時に電源もＯＦＦ


上の写真で本体中央部に刺さっているＤＣプラグは蓋を開けずに充電できるように
また黒いゴム栓はタイマー調整のトリマポテンショを回すための穴の蓋（２箇所）
さて中学生にも笑われそうなスキルしかない管理人が作ったのでどのくらい実用に耐えるのか非常に心配である。
なのに鯉釣り用にヒットアラームを頼まれてしまった・・・。
益々逸れていってるような・・・。
